膜結構建筑保溫內襯技術應用——剛查演藝中心
發布時間:2015年4月3日 點擊數:17965
剛查縣為青海省海北藏族自治州轄縣，青海省措溫波高原海濱藏城演藝中心，作為剛查縣的標志性建筑，演藝中心為直徑50米的圓形建筑，采用雙層膜結構作為演藝中心的屋面，屬于國內較早采用膜結構建筑保溫內襯技術的綜合性屋面結構體系。

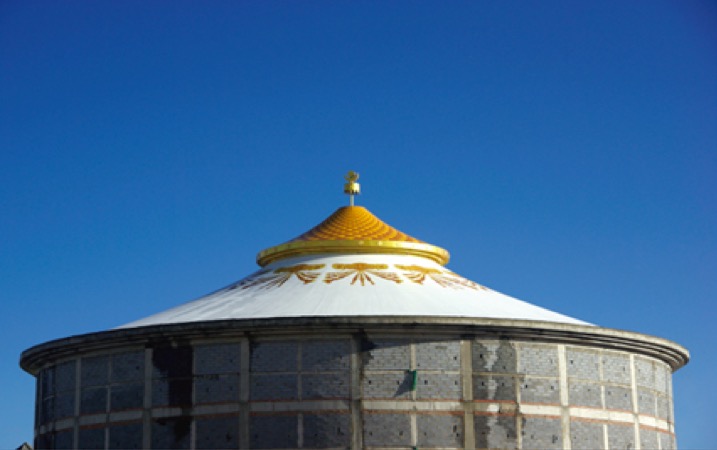

帶有藏式風格的外立面
膜結構建筑保溫內襯技術的開發成功與應用擺脫了建筑對鋼材、木材、混凝土等傳統材料的依賴，打破了舊的建筑觀念，給建筑師創造了新的想象空間，它完全不同于傳統建筑，對將來建筑行業的基礎學科帶來很大的影響，是二十一世紀建筑空間結構發展的主流和趨勢。
由于保溫內襯材料具有保溫、透光等性能，所以具有節能、生態、環保優越性，擺脫傳統材料大大降低了二次污染，而且由于采用新技術在現場只是張拉就位，施工速度很快，使施工現場也很環保。保證了建筑的景觀效果，以及膜結構的自然性又很體現區域建筑文化。
建筑外形是城市公共空間與建筑空間相鄰的界面，成為城市空間的組成部分。它是人們視覺最先接觸的部分，因此，除了功能以外，還應有很強的標識性，并能體現建筑的個性，是建筑環境和城市景觀的重要組成部分。由于膜結構自然的曲線美是其他結構類型無法比擬的，故成為近來建筑入口及屋頂經常采用的形式。剛察演藝中心外層膜面為PVDF涂層膜材上面采用高頻焊接上，體現藏飾風格明顯的金黃色膜材，有很強的名族特色表現力。
演藝中心屋面建筑保溫內襯材料是一種由PVDF涂層內膜，絕熱層保溫材料及防潮膜四層材料的組合體，是一種既能保溫又能透光用于建筑屋頂系統的新型節能、環保、生態材料。
內襯可根據不同地區傳熱系數設計標準（見表1）及不同功能建筑的衛生標準采用不同的厚度。如游泳池、運動館、房屋要求的表溫是不一樣的。如游泳池表溫低了以后就會產生結露問題及人體適應問題。
主要技術特點：
1、耐受力：
保溫內襯的涂層膜決定了膜材抗拉強度及撕裂強度及耐久性、阻燃性。由于內襯在室內風力、雨、雪、紫外線照射對他的影響很小，同時基本上不承受預張力（特殊要求除外）。所以材料性能要求對于外膜而言降低了很多。
2、熱阻系數：

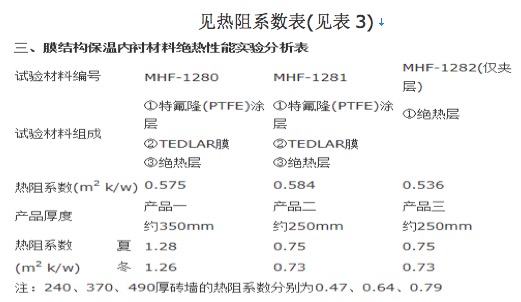

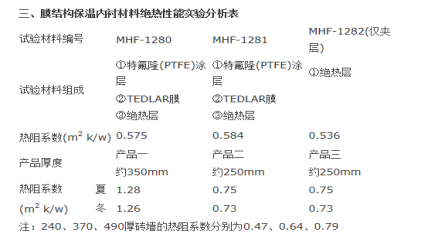

見熱阻系數表(見表3)
這里要強調的是容重不同導熱系數不同，熱阻系數自然不同。
(熱阻系數=厚度/導熱系數) 內襯可根據不同地區傳熱系數設計標準（見表1）及不同功能建筑的衛生標準采用不同的厚度。如游泳池、運動館、房屋要求的表溫是不一樣的。如游泳池表溫低了以后就會產生結露問題及人體適應問題。
3、光能量：
外膜材料表面對光的折射可以達到70%以上，所以具有很好的隔熱性能,外膜的透光率可以達到20-25%。內襯膜幾乎是透明的，絕熱層的透光率為40-50%，
三層加在一起透光率受到一些影響但透光率可以達到10%。完全能滿足室內采光的需要和植物生長的需要。
4、防火：
內膜的防火等級能達到ASTMZ-136標準，已被加利福尼亞防火和洛杉磯城市防火處登記并且已達到多國標準并在英國、法國、意大利、日本、澳大利亞、德國廣泛應用。內襯夾層具有良好的阻燃性，能達到國內A1級防火標準。內膜及外膜如采用四氟材料也能達到A級標準。
5、聲學：
一般說來，一種材料的吸音能力是由它的噪音減低系數來決定的。膜質量對于降低頻率噪音幾乎是透明的，因此在這個頻率范圍內的噪音的回聲可以很好的阻隔，吸音效果很好。尤其是在候機大廳、候車室、展覽館的作用優勢就更加體現出來。在公路收費島雨篷的作用就更明顯。同樣的汽車在彩鋼板及膜材建筑的收費站下反聲幾乎差一倍。
6、建筑外形：
建筑師可充分發揮想象，給建筑師以更大想象的空間。建筑是體現區域文化的，膜結構建筑與周圍環境的融合性很強，結構簡捷，視覺感很好，外部曲率變化是任何建筑無法比擬的，充分體現自然美與技術美。
7、生態效果好：
由于內襯的透光率能達到10%，完全能滿足室內光線的需要，同時膜材透過的光線去掉了強光，過濾了紫外線為漫射光，很柔和，讓人感覺很舒服，光線很利于室內樹木、植物生長的需要，這樣滿足了人們親近自然、走向自然，即在室內如同在室外的感受。（雙層膜、生態膜）

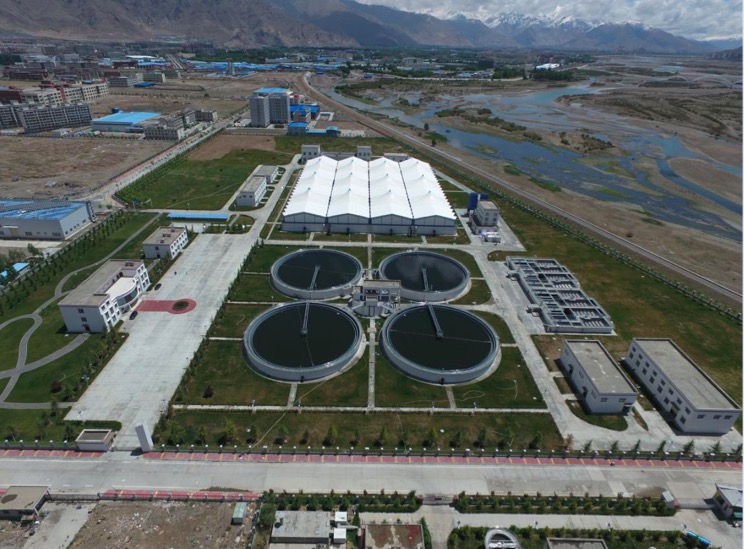

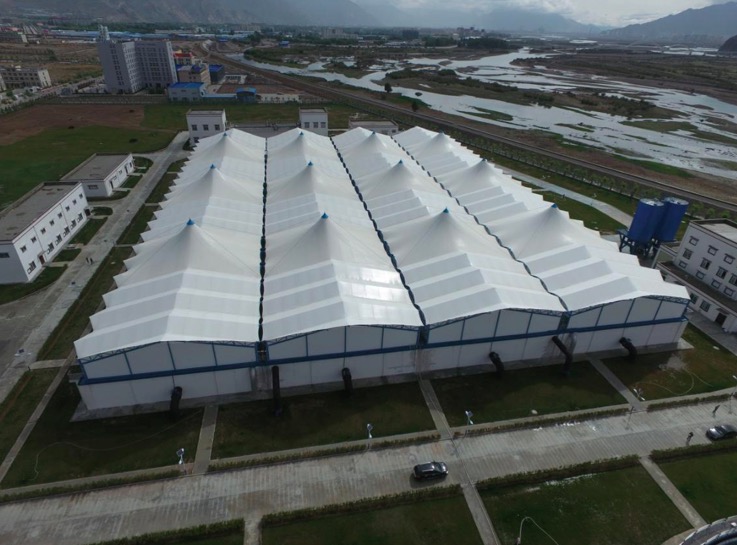

拉薩污水處處理廠雙層保溫膜材案例
8、節能：
（一）隔熱性能：
膜材料具有很好的隔熱性能，對太陽熱能可反射掉70%，膜材本身吸收17%，傳熱13%。這樣對于夏季較熱地區的場館節約能耗效果相當明顯。試想大跨度空間的制冷也是很大的一個問題，能源維護費用很高。膜材的隔熱性能很好的解決了這一問題。
（二）保溫性能：
大跨度空間能耗問題是個大問題，由于膜結構保溫內襯具有很好的保溫工作（熱阻系數）很好，所以能節約熱能耗。（參考熱阻系數表）
同時它的透光率加上外膜應能達到10%，白天不用照明即能滿足室內采光的需要，這樣又節約大量的電能耗。由于它的節能作用在國外以及目前的國內廣泛被應用在共享空間建筑上以及體育場、展覽館、候機大廳、候車室等公共建筑上
9、由于膜結構建筑屋頂較輕，相應減少了主體維護體系、基礎體系的用材量，相應的機能費用減少，同時無需二次維護裝修，省去了裝修費用。
10、施工快：
膜結構進現場后，只是漲拉就位，施工速度很快。（一般為鋼結構工期的1/2）
11、環保：
膜材的使用減少了空間用鋼量，減少了二次污染，施工現場減少了沙、石料、鋼結構焊接等用量，施工現場很環保。
應用領域
膜屋面的一個重要作用就是抵御各種天氣變化（如日曬、雨淋、風雪等）對其內部空間的影響，保持建筑物內部的舒適性。選擇膜面的形態和材料時要考慮到所有可能的天氣狀況，并盡可能利用建筑本身等被動方法來減少能量的消耗。
如今另一個采用雙層膜保溫的工程已經啟動在即，同樣是在高原氣候多變地區，膜結構建筑保溫內襯技術將在各類屋面體系中發揮更廣闊的應用空間。

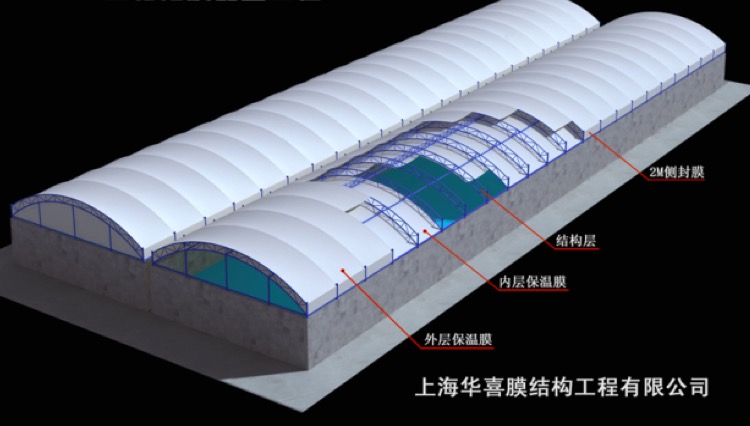

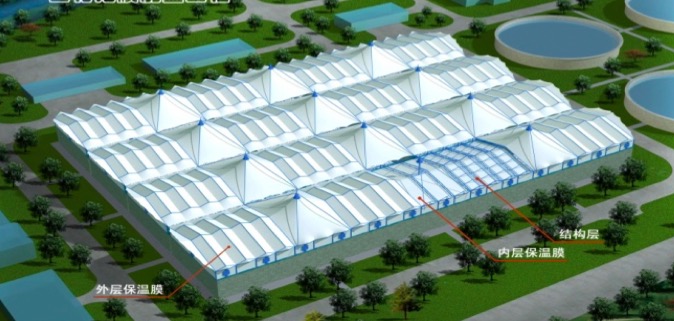

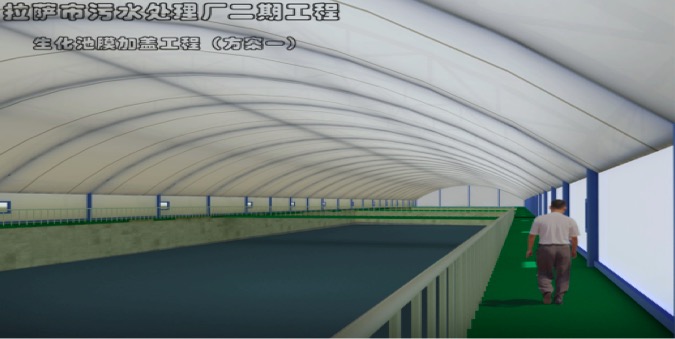

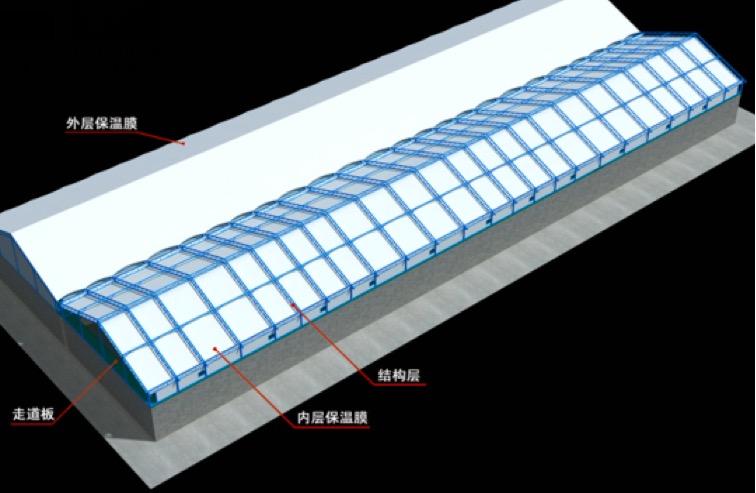

拉薩污水處處理廠雙層保溫膜材方案

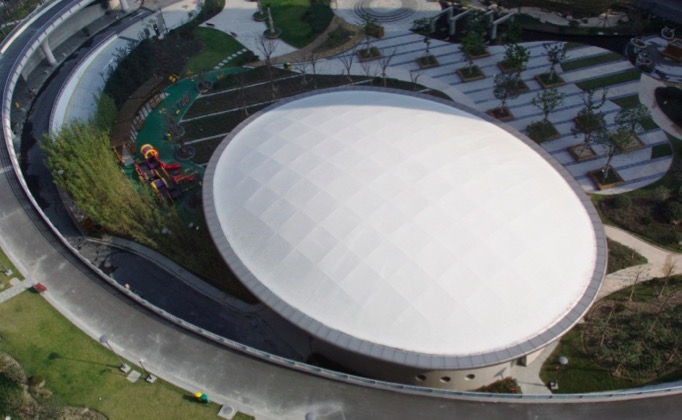

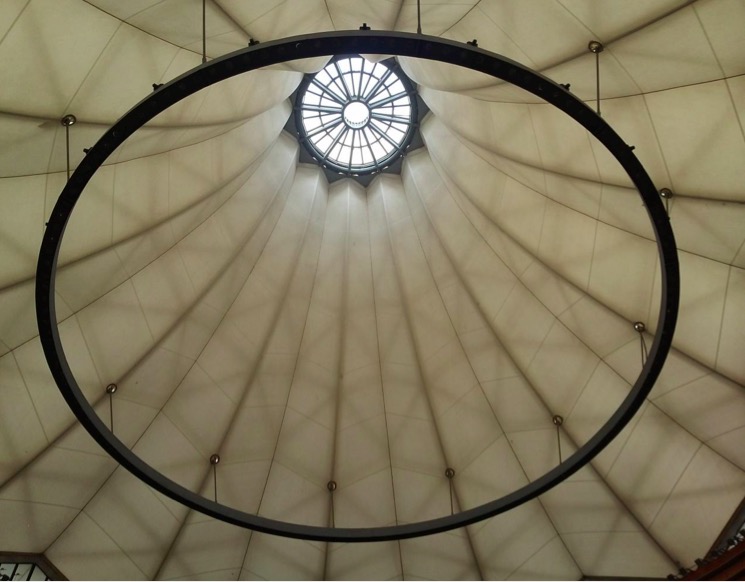

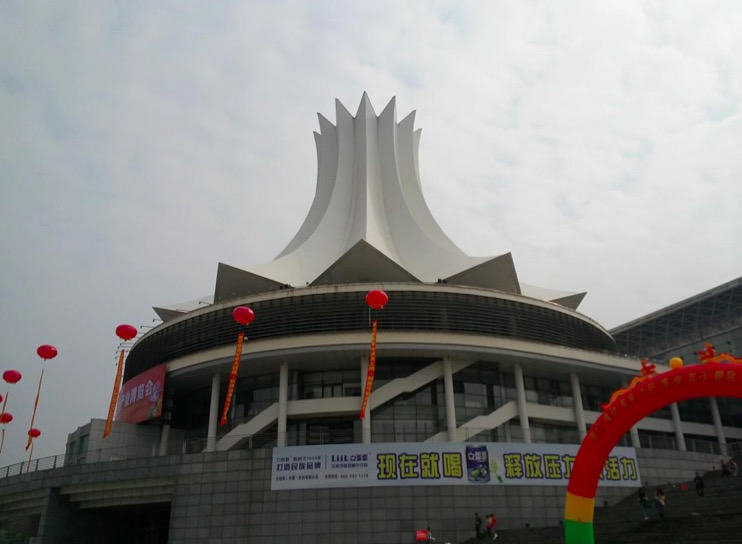

其他雙層保溫內膜案例
